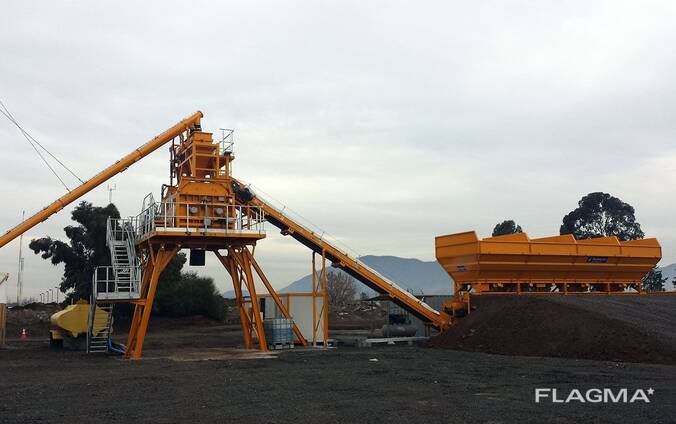

Mobiilne betoonitehas SUMAB F-90 (90 m3/h) Rootsi

Mobiilne (kiirelt paigaldatav) betoonitehas F-90 (90 m³/h), toodetud Rootsi ettevõtte Sumab poolt.

Luksusklassi kiirpaigaldatav betoonitehas tootlikkusega 90 m³/h.

Tehnilised andmed:

Killumaterjalipunkrid.

4 kambrit (igaüks 3200 x 4300 mm).

8 doseerimisventiili määritavate kolbidega avades.
4 pneumaatilist silindrit käigu lõpu amortisaatorite ja kiirväljalaskega 8 doseerimisventiili jaoks (100 mm läbimõõduga, 250 mm käiguga) alumiiniumkorpusega.
Kogumaht 65 m³ (90 m³ kuhjaga).

Tsemendi dosaator.
Selle geomeetriline maht on 1,5 m³, elektropneumaatilise avausega, kasutades drosselklappi, mida käitab alumiiniumkorpusega pneumaatiline silinder (63 mm läbimõõduga, 150 mm käiguga) ja õhustussüsteem. Varustatud kaalumissüsteemiga, millel on kolm 1500 kg koormusandurit – klass C3

Tsingitud veejaotur,
Puhas või taaskasutatud, 0,6 m³ geomeetriline maht elektropneumaatilise avaga liblikklapi kaudu, mida käitab välise alumiiniumkattega pneumaatiline silinder, ja laadimissüsteem ühe 1000 kg koormusanduriga – klass C3

Esimese ja teise liivapunkri düüside vahele on paigaldatud 2+2 kahekordset plaadivibraatorit jõuga 200 kg
1+1 plaadivibraator jõuga 200 kg, paigaldatud täitematerjali jaoturisse

Laadimiskonveier
Võimsus 260 m³/tunnis
Vundamendi pikkus 22 000 mm ja laius 800 mm – klass 315 – paksus mm (4+2 - 3 riba (kogupaksus) 9 mm).
Kolmekordsed iseõlituvad rullid rulli läbimõõduga 89 mm.

Elektriline juhtpaneel
Betoonisegisti elektriline juhtpaneel.
Mõõtmed: pikkus 1100 x paksus 400 x kõrgus 2100
Kaitseklass IP 55, sünoptiline juhtpaneel värviliste lülitite, nuppude ja signaaltuledega. Kaitsmega piirlüliti.
Elektrooniline moodul abikaitseks, magnetotermiline kaitse.
Võtmega abikäivitus. Ampermeeter ja voltmeeter. Klemmliist kaabliühenduste jaoks. Kasutatud Telemecanique'i komponendid.

Pneumaatikasüsteem
1 kompressor 500-liitrise paagiga ja 2 x 4 kW mootoriga – õhuvool 1028 l/min – 11 baari – elektriline juhtpaneel asub kompressoriga kooskõlas.
1 tsingitud õhuvoolik 4 pneumaatilise silindri jaoks.

Betoonisegisti
MEB 3750/2500 kahevõlliline horisontaalne segisti mahutavusega 3000 liitrit ja betooni väljundvõimsusega 2500 liitrit on järgmiste tehniliste näitajatega:
- Kaks elektrimootorit, kumbki 45 kW (60 hj).
- Kaks vastassuunas pöörlevat, sünkroniseeritud võlli libisemiskindlate segamisvõlli turvasiduritega.

- Alumine soomus on valmistatud 15 mm paksustest Hardox 500 HB plaatidest, kompaktse suurusega ja hoolduse ajal kergesti vahetatav.

- Külgmine soomus on valmistatud 15 mm paksustest Hardox 500 HB plaatidest.

- Malmist terahoidikud on võllide külge poltidega kinnitatud.

- Külgkaabitsad on valmistatud 750 HB kroomisulamist. - 18 segamislabad on valmistatud 750 HB kõvast kroomisulamist. Labadel on fikseeritud profiil ja need hoitakse paagi plaatidega risti.

- Külgkaabitsad on valmistatud 750 HB kroomisulamist.

Tööstusarvuti
Betonwin 3 automaatika koos väljatrükiga + Siemensi või IBM PC + 22" LCD-ekraan + printer.
5000 valemit (laiendatav), tellimuste ja tarneandmete haldamine, saatedokumentide väljastamine Itaalia standardvormingus ja võimalus neid kliendi vormide järgi vormindada, ASCII-salvestus ja lihtne ülekandmine mis tahes muusse saatelehe süsteemi, 3000 kliendi ja tarnija arvestus, 5000 määramist ja saatelehte koos vastavate tsükliandmetega mälus, tsükliandmete väljatrükk, automaatne toorainelao haldamine, tootmisaruandlus, häirete salvestamine, 9 kasutajataset erinevate paroolidega. Windowsi operatsioonisüsteem.
